  概述

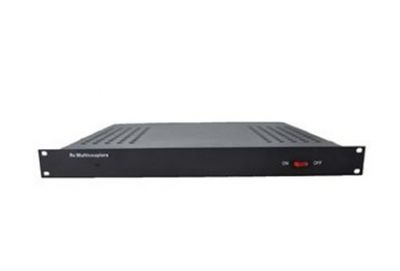

                 接收机分路器可将多台信道接收机共用接入到一根天线上，不 仅节省了天线馈线及塔台架设的工程费用，更重要的是由于本产品采用带通滤 波器及低噪声放大器、高隔离功率分配器等组件,能更好的抑制无线组网系统 内外出现的各类干扰提高接收信号质量，从根本上改善了多天线架设中难以解 决的互调干扰问题。 接收机分路器采用模块化设计，布局合理，互换性强，操作维 护简便，可安装在 19'系列的机架上

 技术参数
1  使用频段：400~470MHz。
2  频率范围：400MHz～470MHz。（具体按国家无委核发频率为准）
3  可接接收机台数：2～64。
4  增益：2dB～3dB（出厂值，也可按用户要求定增益） 。
5  电压驻波比：≤1：1.25。
6  接收端口间隔离度：＞30dB。
7  抑制度（对发射频率）：＞72dB。
8  端口特性阻抗：50Ω。
9  电源电压：AC-220V/50Hz，DC-12V。（可选）
10  工作温度范围：-25℃～＋55℃。
11  尺寸：483×44.5×365（一分九以下）

1.带通滤波器
为了能更好的抑制通信系统组网中出现的各类干扰提高接收信号质量，从 根本上改善多路天线架设中难以解决的互调干扰问题。分路器采用 了具有对系统中发射频段高抑制度的带通滤波器，该滤波器对发射端的抑制可 达 80dB 以上，带宽可达 4MHz。
2.  低噪声放大器
为了补偿功分器、带通滤波器、以及信道机到分路器的系统内损耗， 分路器优选全球顶尖厂商安捷伦公司低噪声放大器。该低噪声放大 器在 400M~470M 具有较低的噪声系数和较高的增益。
3.接收分配器
接收分配器为此产品的核心器件，与同类产品相比具有较小的驻波系数和 较大的端口隔离度。
4.  结构特征
本产品结构由底壳、面板、盖板三部份组成。滤波器、低噪声放大器、功 率分配器、电源稳压器及输入、输出插座、电源插座、保险丝座、指示灯座、 电源开关等组件均安装固定机箱内，对于关键组件采取了严格的屏蔽措施，并 用高频同轴电缆连接，以保证本产品的各项电性能指标。
